Klämringskopplingar för kopparrör – guide och montage

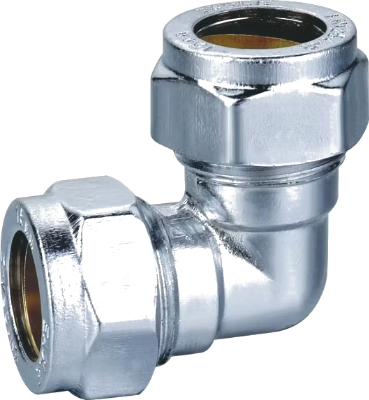

Klämringskopplingar används för att skapa täta och hållbara anslutningar mellan kopparrör och andra komponenter i VVS-installationen. De är enkla att montera och används ofta vid både nyinstallation och reparation.Kopplingarna finns i flera utföranden, exempelvis raka kopplingar, vinklar och T-rör, vilket gör det möjligt att bygga flexibla rörsystem för tappvatten och värme.

Viktigt!

Kontrollera att kopplingen är avsedd för aktuell installation.
Använd alltid rätt stödhylsa när installationen kräver det.
Röränden ska vara ren, rak och fri från grader.
Efterdra alltid kopplingen med verktyg.

När behövs stödhylsa?

Stödhylsa används för att förhindra att röret deformeras när klämringen dras åt.

Normalt används stödhylsa vid: mjuka kopparrör, halvhårda kopparrör, PEX-rör och andra plaströr.

Montering steg för steg

Kapa röret
Kapa röret vinkelrätt med en röravskärare eller annat lämpligt verktyg.
Grada röret
Ta bort grader från rörets in- och utsida. Detta minskar risken för skador på tätande komponenter och ger bättre flöde i systemet.
Montera stödhylsan
För in stödhylsan i röret om installationen kräver detta.
Trä på mutter och klämring
Placera först muttern och därefter klämringen på röret.
För in röret i kopplingen
Skjut in röret hela vägen till anslag i kopplingshuset.
Dra åt kopplingen
Börja med handkraft och efterdra därefter med lämpliga verktyg. Håll alltid emot på kopplingshuset för att undvika att rör eller koppling vrids.

Hur mycket ska kopplingen spännas efter handåtdragning?

Tabellen nedan ger en indikation.

Dimension	Kopparrör (varv)	Pex-slang (varv)
10	1 1/4	2
12	1 1/4	2
15	1	2
16	-	2
18	1	2
22	1 1/4	2

Vanliga fel vid montering

Röret är inte gradat.
Stödhylsa saknas där den behövs.
Röret har inte bottnat i kopplingen.
Kopplingen dras åt för lite eller för hårt.
Verktyg används utan mothåll.

Frågor och svar

Kan en klämringskoppling återanvändas?
Ja, en klämringskoppling kan demonteras. Däremot deformeras klämringen när den dras åt runt kopparröret. För att säkerställa en tät och säker anslutning rekommenderas därför oftast att klämringen ersätts vid återmontering. Även mutter och kopplingshus bör kontrolleras så att de inte har skadats.

Passar samma koppling till både kopparrör och PEX-slang?
Scandfix kopplingar är godkända för PEX-slang om man använder rätt stödhylsa. Vi rekommenderar dock att istället använda kopplingsset för PEX-slang som är en bättre och säkrare koppling om PEX-slang ska användas.
